环保在线监测终端选型配置方案

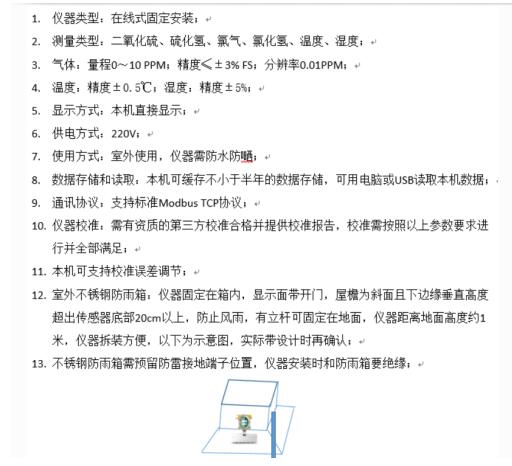

一、技术要求
二、产品选型配置
配置方案：按技术要求，选择XL58无线环境监测终端，按技术参数配置气体、温、湿度探头。

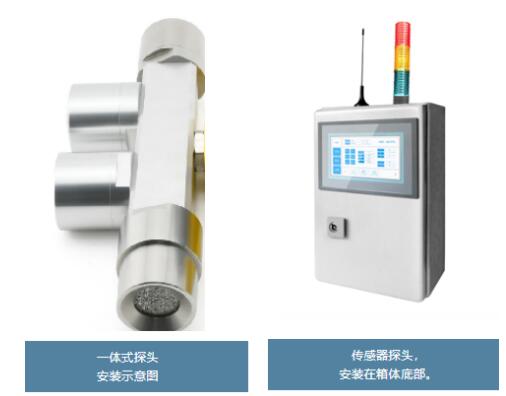

气体探头，温、湿度探头，可以选择固定在箱体上，或是通过电缆联接。
显示屏尺寸可选。

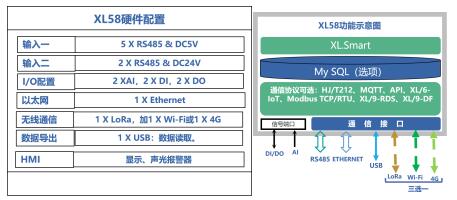

三、环境监测终端配置
配置说明：输入一、输入二，用于接入气体探头，温、湿度探头。
根据技术要求，配置所需要检测的气体，SO2、H2S、CL2、HCL，温湿度等探头。
最多可配置9个探头，可扩展监测更多气体，粉尘、光照、噪音、大气压，等等环境参数。
256M内存，内置TF存储卡槽，根据需要，扩展有存储容量。
四、传感器技术参数
1、按技术要求，气体传感器、二氧化硫、硫化氢、氯气、氯化氢等技术参数都达到如下要求：
量程：0-10ppm
精度：≤±3%F.S.
分辨率：0.01ppm
2、温湿度传感器技术参数：
温度，量程：-40～120℃精度：±0.3℃；
湿度，量程：0-100%RH精度：±3%RH。
五、其它技术说明
显示屏：5吋，触摸。
箱体尺寸：200 X 250 X 105（mm），防护等级：IP65。
工作电压：AC220V，或DC6-24V。
客户需求的传感器，一般情况信立科技都能按技术要求供货；客户下订单时需注明量程、精度、分辨率、原理、环境等等技术参数要求。
对于特殊应用，要求偏、很专业的传感器，客户可以自己订购，提前给出产品的技术参数、使用说明，就能接入XL58环境监测终端，读取数据、远传。
AI（模拟信号输入）：可接入温度，4-20mA，0-20mA，0-5V等标准信号，支持大部分传感器接入。
DI（开关信号输入）：可用于接入传感器，或是开关变位信号。
DO输出继电器信号，可用于报警，或控制输出。

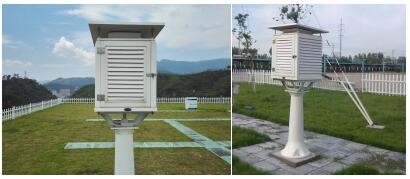

六、户外防水箱示意图
户外箱体配置：建议选择1套玻璃钢百叶箱，安装XL58环境监测终端及传感器探头。建议选择尺寸足够的标准产品。
内部尺寸建议：> 350×450×600（mm）即可。
支撑架高度根据现现情况，及便于人员经巡查确定。
七、常用传感器参数（供参考 ）

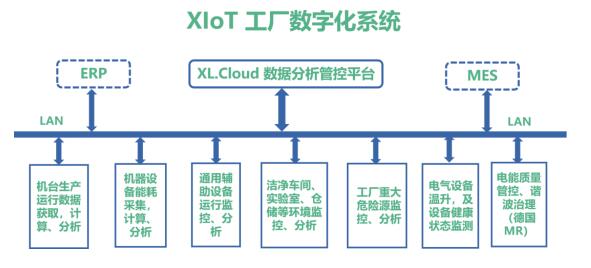

八、XIoT 工厂数字化系统
