前言
制造执行系统 (manufacturing execution system， 简称MES)，是面向车间的生产过程管理与实时信息系统，主要解决车间生产任务的执行问题。
对于制造业企业而言，通过将工业现场设备接入MES系统，可以帮助企业实现生产计划管理、生产过程控制、产品质量管理、车间库存管理、项目看板管理等，实现工业互联网平台建设，大大提高企业制造执行能力。
一、需求说明

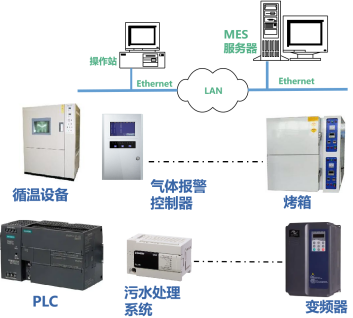

工厂的各种类生产设备、生产系统及监控系统，需要通过厂内LAN接入MES。
l MES只支持网络接入和MQTT、SOAP、API、Redis等中的个别通信协议获取数据。而设备控制器、系统， 输出接口并不统一，支持RS485、RS232、Ethernet、USB、CAN、Profibus等等接口中的某一个，和Modbus RTU/TCP、645等协议，或是自定议协议 。
l 设备安装较远时，不方便接入MES服务器。
二、联网方案

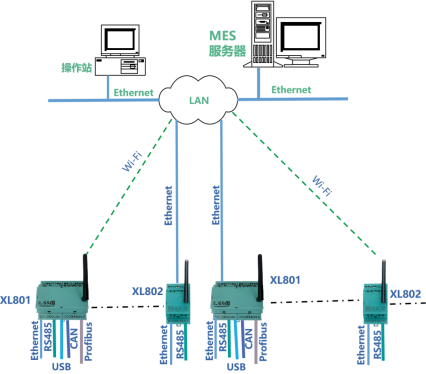

联网方案一
XL80主机通过Ethernet或Wi-Fi，接入LAN，联接MES服务器。
需要接入MES的设备或系统，通过RS485、RS232、Ethernet、USB、CAN、Profibus等接口连接XL80通信主机。
XL80通信主机，从设备通信接口，读取设备或系统的运行数据，通信协议转换处理后，再通过Ethernet或Wi-Fi，接入LAN，转发数据至MES。
XL80通信主机，支持MQTT协议，及华为MQTT数据格式，接入华为MES。
此方案已在华为工厂广泛应用。

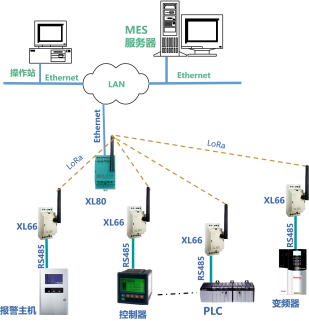

联网方案二
XL80通过Ethernet，接入LAN，连接MES服务器。
对于安装分散，离LAN接口远的设备，设计XL80安装在LAN口附近接入局域网，选择XL66无线转换器，连接设备RS485/RS232接口，实现设备无线联接XL80通信主机。
XL80主机，通过LoRa无线接口，从XL66无线读取设备的运行数据，通信协议转换处理后，通过Ethernet，转发数据至MES。
XL80主机支持MQTT，SOAP、Redis、写数据库等通信协议接入MES。
此方案已在华为、深科技、富士康等工厂应用。
三、设备选择

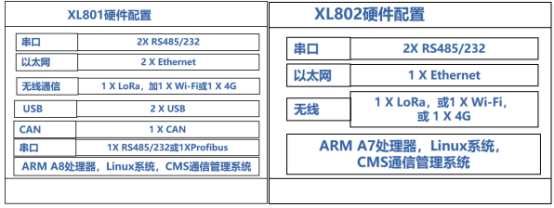

1、无线通信主机
持有线或无线通信口及协议的设备，无论是PLC、控制仪表，还是监控PC、服务器，都可选XL80通信主机，实现更简单、灵活的数据通信。
可移植MY SQL数据库和XL.Smart边缘计算分析软件。对机台、机器设备生产运行数据，计算、统计、分析，生成用户需求的数据，暂存在主机的数据库，可配HMI现场展示数据。

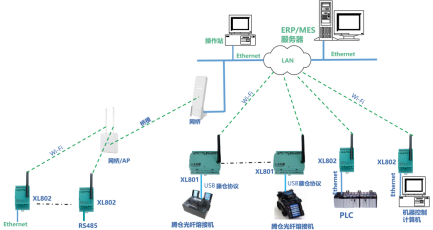

通信主机应用

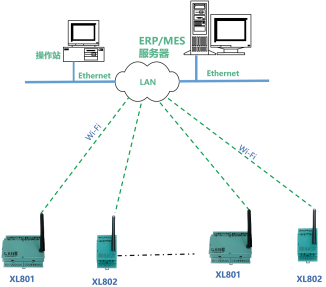

XL80X选择Wi-Fi通信方式，适用于工厂车间内的数据采集和无线传输，且有局域网Wi-Fi覆盖的区域。
应用：
（1）厂车间有独立的工业据数据Wi-Fi网络，或是Wi-Fi网络可用于传输数据。从采集点，通过LAN直接推送数据至平台服务器。
（2）读取智能化程度更高、控制系统更复杂及数据量更大的，机器设备运行数据：
质检环节测试检测设备，元器件IQC检测仪器等。
大容量PLC，专业工控机，控制系统的数据。
可按机器设备通信协议标准，设计开发相应协议。
2、I/O模块选择、应用
XL80X通信主机，通过XBUS（485）总线，扩展信号输入、输出模块：
I/O模块的扩展数量，理论上不受限制。
模块可选：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。
XLDX开关量模块：DI可接入无源、有源接点，及NPN信号；DO输出继电器信号。
XLAI模拟量输入模块：可选温度传感器（PT100、PT1000、Cu50，以及S、J、K型的热电偶），4～20mA，0～20mA，0～5V，等信号输入。
AI支持两线制接线；信号输入带隔离，无需再配信号隔离器。
XLAO模拟信号输出模块：支持4～20mA，0～20mA，0～5V，等信号输出。

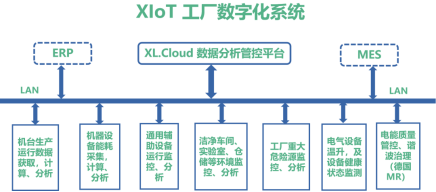

四、XIoT 工厂数字化系统
