管网监控现状分析
当前，不少厂区、园区等区域内的水、汽、热等管网仍然采用传统的监控方式，依靠人工巡检发现问题，没有建立管理系统及管网异常报警系统，管理极为低效不便，亟需构建智慧管网监测系统。借助智慧管网监测系统的实时监测技术，可以实时掌控管网运行现状，降低运行风险，预防管网事故的发生，从而保障管网系统正常安全运行，并提高运行效率。
一、需求概述
管网监控：监测厂区、园区等区域内水、汽、热等管网的运行数据。
监测管道压力、温度、流量数据。
采集现有管网上安装的，压力、温度、流量等变送器的信号，无线远传。
基于物联网、大数据技术，构建更加稳定的通信网络，及数据并发处理通信机制。
构建工厂管网监控分析软件平台。
二、信号采集方案设计
选择积算仪：
采集流量、压力变送器的信号，和温度传感器的信号。
就地加装积算仪，才能更好的获取累积流量数据。
从积算仪，可读取到瞬时流量、累积流量、压力、温度等数据。
三、通信网络方案设计

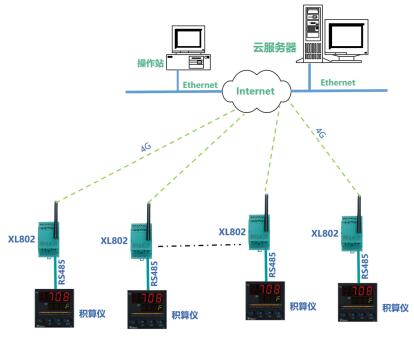

在每一个管网监测点，安装1台XL802无线通信主机，通信主机通过RS485口读取积算仪的数据，经过协议转换，通过全网通4G，上传数据至云服务器。
XL80通信主机，支持XL、UDP、MQTT、SOAP等物联网协议，转发数据到云平台。

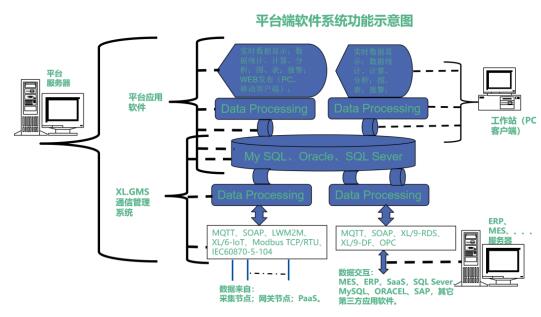

四、平台功能示意图

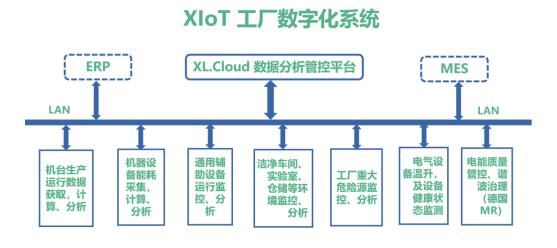

五、XIoT 工厂数字化系统
