回流焊热风电机运行监测解决方案




一、方案背景

回流焊热风电机的运行转速是影响热交换能力的关键因素,需要实时监控其运行状态以保证正常生产。由于热风电机的安装空间紧凑,不便安装转速传感器,且布线困难,后期运行维护不便,因此信立科技提出一种通过监测电流变化判断电机运行状态的方案,更简单可靠。



二、方案设计

1、设备选型

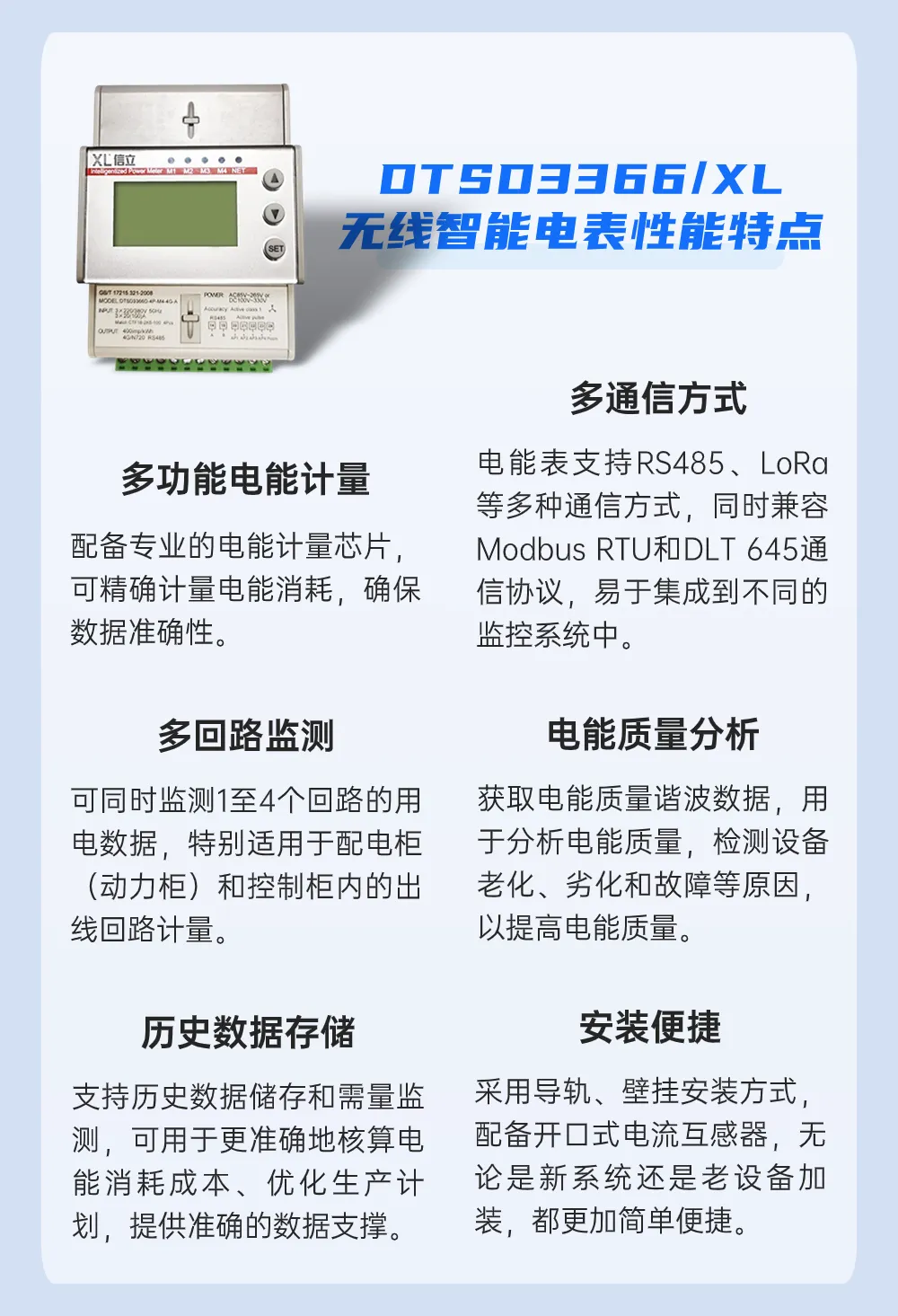

选择DTSD3366D/XL系列三相电子式电能表,配置开环式电流互感器,不更改任何现有的电气线路,采集各温区电机的运行电流,分析判断电机过载、空载、断线或是电机本体故障。







2、网络传输

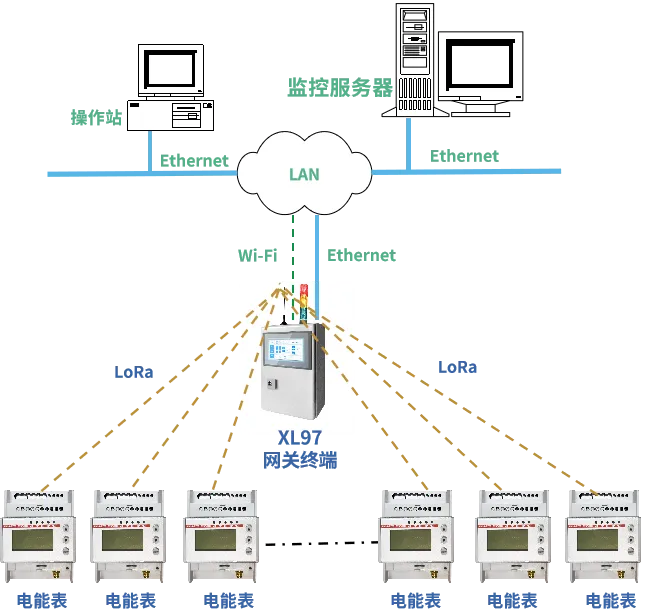

DTSD3366D/XL系列三相电子式电能表,通过LoRa无线传输电流数据至XL97网关终端,可实现就地监控XL97网关终端通过EthernetWi-Fi推送数据至监控平台,实现远程监控





3、监控平台

根据实际监测需求,搭建XLSCADA监控平台,实现电机运行状态实时监测、智能预警等功能:







三、方案价值

提高生产效率:实时监测可确保热风电机稳定运行,及时发现并解决故障,减少设备停机时间,提高生产效率;

提高设备利用率:根据设备实时运行数据预测其维护周期和可能的故障,能更合理地对设备进行维护,提高设备的利用率。

生产质量保证:实时监测设备各项指标,确保设备运行状态良好,从源头上保证了生产的稳定性和产品质量的提升。

降低运营成本:监控系统可定位和诊断设备故障,大大减少人工巡检的人力和时间成本。
