1路RS485输入转2路输出解决方案

一、方案背景

在工业现场,设备之间需要通过RS485通信接口进行数据交互和控制。现场多个控制系统或设备常常需要从同一个仪表设备获取数据,但只有一路RS485输出的设备,只能连接到一个设备或控制系统,给数据接入和管理带来了一定的困难。

本文旨在提出一种一路RS485信号转两路输出解决方案,实现将一个RS485输出信号转发到两个不同的设备或系统,提高设备交互能力,同时保持稳定和高效的数据传输。



二、方案设计

1、设备选型

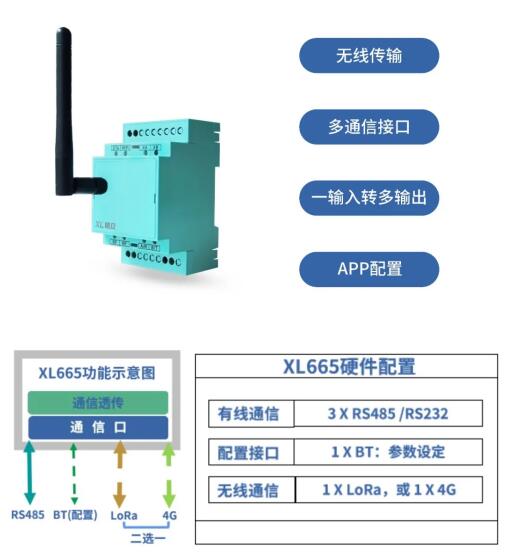

选择XL665无线转换器,将1RS485信号转换成2路输出信号。


2、详细方案

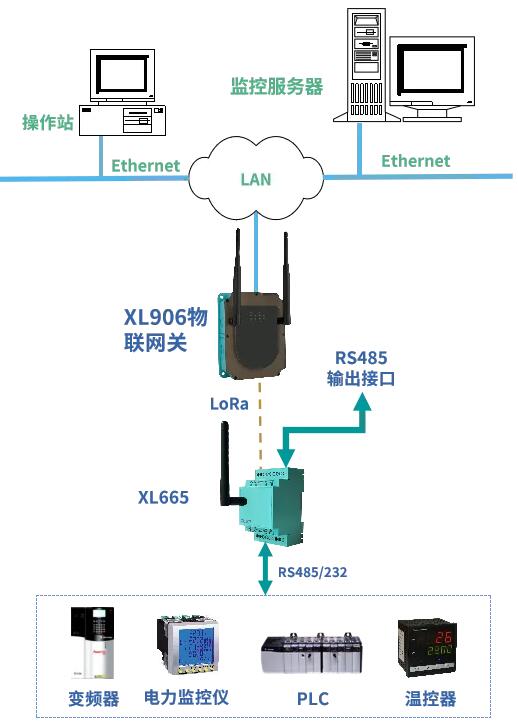

① 1RS485 → RS485&LoRa

 一路RS485信号,经由XL665无线转换器,输出一路RS485信号一路LoRa无线信号,同时接入两个不同的设备(系统)。

方案示意图

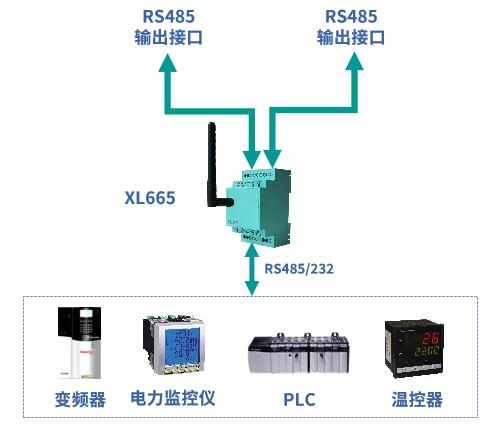

② 1RS485 → 2RS485

一路RS485信号,经由XL665无线转换器,输出两路RS485信号,同时接入两个不同的设备(系统)。



方案示意图



三、方案特点

1、经由XL665无线转换器输出的RS485信号,可接入任何支持RS485及仪表通信协议的设备

2、经由XL665无线转换器输出的LoRa信号,可上传至物联网关,接入监控软件平台

3最大限度地提高设备利用率,工业现场设备的一个RS485输出可以同时连接到两个设备或系统,充分利用现有设备的数据输出能力,提高设备的利用率和效益。
