设备运行管控分析系统解决方案

设备运行管控分析系统,以一台(套)机器、设备为监控对象,获取设备运行数据,进行边缘计算、数据保存,并通过无线通信网络,上传数据至工厂数字化平台——进行设备运行管控分析,处理更高层级的数据分析及机器生产运行管控。



一、系统功能概述

设备运行管控分析系统,以一台(套)机器、设备为监控对象,获取设备运行数据,进行边缘计算、数据保存,并通过无线通信网络,上传数据至工厂数字化平台——进行设备运行管控分析,处理更高层级的数据分析及机器生产运行管控。



二、应用场景

基于XIoT的设备运行管控分析解决方案,可应用于以下类型的机器设备

生产机台:智能化、自动化程度低的生产机台,如压(注)塑机、机加工设备、纺织机、印染机,成形机、烘干机等;

老化、测试设备:老化房、循温设备、测试设备、涂装设备、烘干设备等;

通用辅助设备:空压机、制冷机、通风设备、除尘机、喷淋塔等;



三、方案设计

1基础数据采集方案

采集数据类型:设备起动、待机、运行、故障、停机等状态发生时间、持续时长;

设备选型:选择XL65无线采集器,配置DIAIRS485等输入,从机器设备上采集状态信号,从而获取基础数据;并配DO输出,可下发控制、通知、呼唤等信号。



2、性能数据采集方案

采集数据类型:设备性能参数(电流、功率、转速、产量、合格率、稼动率,水、电、气(汽)消耗等数据);

设备选型:选择DTSD3366/XL无线电流表,配置开环电流互感器(安装更简单、方便),获取运行电流、功率、功率因数、谐波等数据,分析判断设备性能及劣变老化程度、潜在故障。



3生产数据获取方案

采集数据类型:

生产动作数据:单位生产周期及各工艺环节时长,产量、良品、不良品、合格率、稼动率等;

生产工艺数据:电流、电压、温度、压力、转速、风压、风速、位移、角度、PH值等;

能源消耗数据:水、电等能源消耗数据。

设备选型:选择XL87监控终端,搭配相应技术参数的传感器、流量计、水表计量装置等,可实现对上述生产数据的采集,进而分析、判断、追溯产品质量,判断设备效率、运行经济性等指标。



四、网络传输

平台通信网络

平台系统的通信网络,由XL906物联网关、企业局域网和监控服务器构成,物联网关可同时将数据推送至多个应用软件平台。

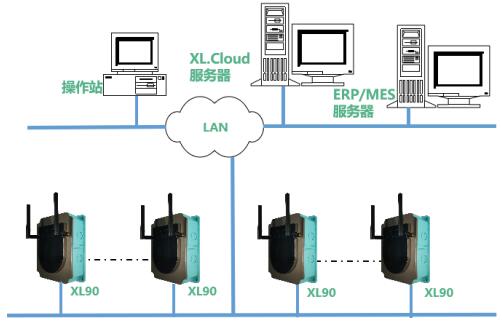

平台通信示意图



节点通信网络

安装在各机器、设备上的节点数据,通过LoRa上传数据至网关,网关可选EthernetWi-Fi4G等多种方式将数据传输至监控平台;部分节点可选择Wi-Fi通信方式,从采集点通过LAN直接推送数据至平台服务器。

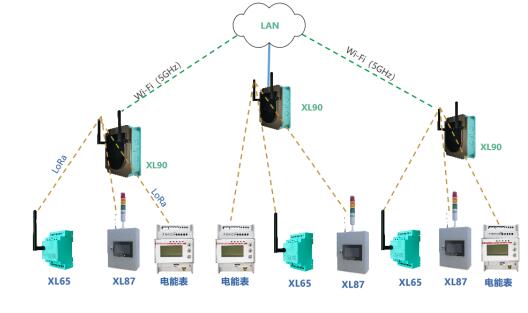

节点通信示意图



五、监控平台

构建XLSCADA监控平台,实现对设备运行过程的实时监测:

可视化实时监测:监控平台可以实时获取设备的运行数据,并将数据以图表、曲线等可视化形式展示出来;

智能预警:当预警值超出阈值时,平台发出警报通知,并以微信、短信、邮件等方式通知管理人员;

数据分析:监控平台对设备运行数据进行统计、分析和挖掘,为用户提供决策支持;

远程控制:用户可以通过平台远程启停设备,提高设备的灵活性和操作效率。

数据存储与管理:监控平台存储历史数据和事件记录,用户可以随时回溯和查询历史数据,对设备运行情况进行分析和比较。
