厂区、园区绿化水阀门远程开关监控方案

基于XIoT的绿化水管网阀门监控系统,按两层结构设计,由监控平台和控制终端构成。

一、需求概述

厂区、园区等场所绿化水管网电磁阀、电动阀远程开关、监控需求:

大型工业园区、公园、景区等场所,敷设有很长且分布广的绿化水管,并在管网相应的节点,安装有电磁阀、电动阀等对水进行控制。

阀门安装分散,要实现远程开、关控制,布置电缆不便、成本高,且容易被绿化工作损坏。

选用无线的方式,实现对阀门的远程控制。并可选太阳能供电,使安装更加便捷。

在有需要的点可安装无线压力监测,实现对管网压力的监测。

在值室或监控室,配置监控平台,实时监控整个管网的运行情况,对阀门进行远程开、关操作,出现异常时发声光报警信号,并对相关数据保存、记录。

二、系统方案设计

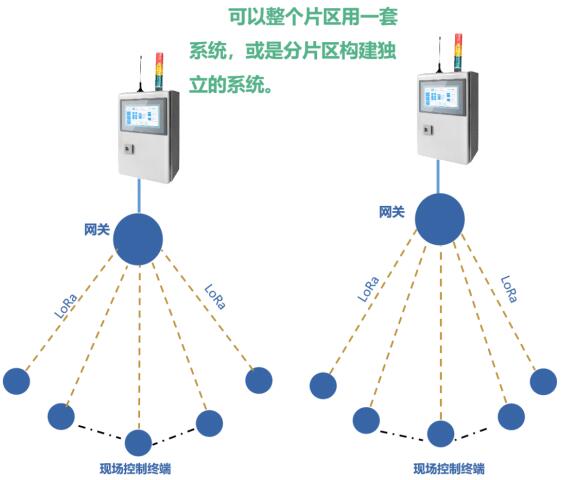

基于XIoT的绿化水管网阀门监控系统,按两层结构设计,由监控平台和控制终端构成。

监控平台由物联网关、触摸屏组成。为了方便现场操作、使用,系统稳定、可靠,选择触摸屏作为HMI(人机界面),实现对整个管网的监测、控制。

控制终端安装在现场,实现对电磁阀的操控。

如需监测管道压力,可配置无线压力传感器。

控制终端、无线压力传感器,通过LoRa无线和监控平台通信。

三、监控平台设备配置方案

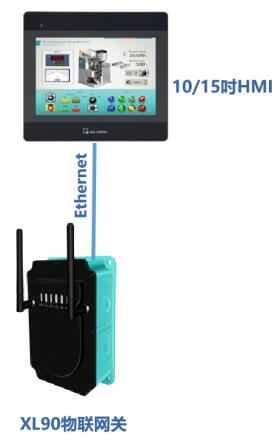

配置1XL90物联网关,作为系统通信核心,无线连接现场控制设备,通过以太网连接触摸屏。

XL90物联网关,无线读取现场控制终端的数据,通过以太网,转发至触摸屏,同时接收触摸屏下发的开、关控制指令,转发至现场控制终端。

根据区域内监控点的数量,配置10吋或15吋的触摸屏,作为人机操作界面。

根据管道分布及电磁阀安装点,设计管网示意图在屏上展示,实时展示管网上各电磁阀的开、关状态,及压力监测点的压力数据。

在触摸屏上点击电磁阀图标,可远程开、关电磁阀。

在触摸屏上可将管网运行数据、操作记录,保存,生成历史记录。

当系统出现异常时,发出声光报警信号。




四、监控平台配置

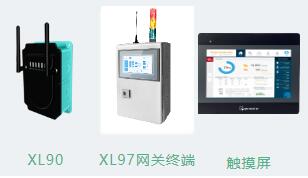

将物联网关、触摸屏、声光报警器组装在1套控制箱内,构成监控平台XL97网关终端:

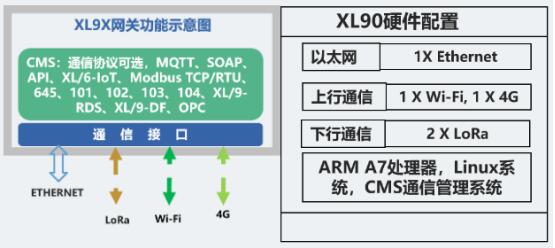

XL90物联网关,支持两路LoRa通信,可以分别配置成对上或对下通信;网关支持Ethernet4gWi-Fi通信,可同时向多个系统转发数据。





触摸屏从网关读取数据,按要求的功能进行处理、存储、展示、报警。触摸屏内置应用软件,

更方便编程实现要求的功能。可选10吋,或15吋等尺寸的触摸屏。不同的监测点可选不同尺寸的屏,内部软件功能一样。

声光报警器及控制箱按屏体尺寸配。






五、现场控制设备配置方案

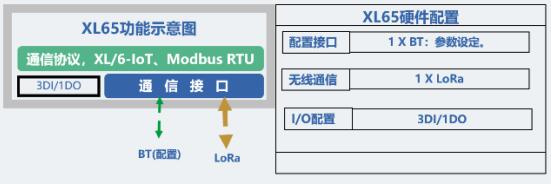

配置1XL65无线控制器,无线接收XL90物联网关转发的开、关指令,输出开、关信号,控制电磁阀或电动阀开、关。

3DI可以作位状态信号输入,监测现场设备。

配置一台300X400X100IP65的防护等级的控制箱,安装XL65控制器,以及电源、开关、端子等辅助材料、配件。

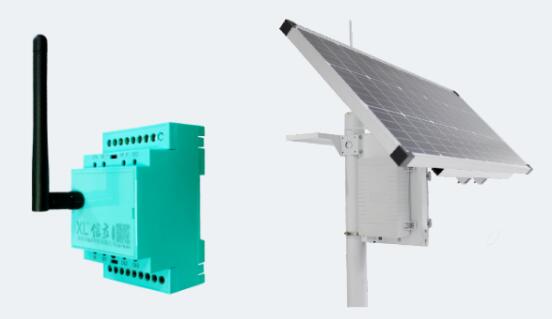

如果现场用太阳能供电,XL65控制器可以安装在太阳能控制箱内。
