XL90物联网关选型及应用

物联网关应用

无线采集装置、无线传感器，选择LoRa通信方式，需选XL9X系列物联网关，作无线通信接收端，读取采集节点的数据，通过RS485、Ethernet、4G、Wi-Fi等通信方式，接入其它系统、设备，支持MQTT、SOAP、Modbus、104、645等协议，API、Redis，XL/9-DB 写数据库，可为用户开发通信协议。

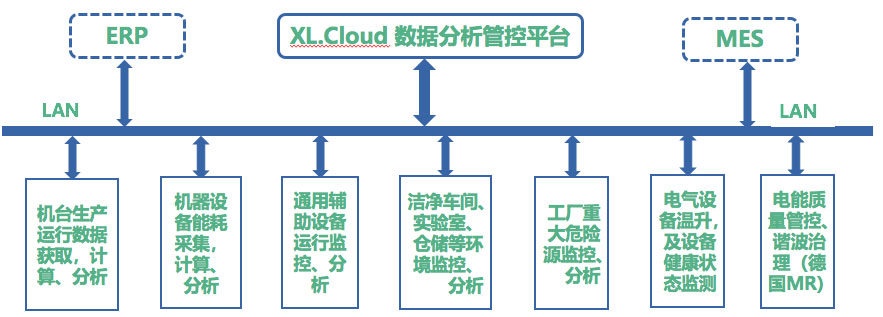

工厂数字化系统，构建基于XL9X网关为通信中枢的通信网络。

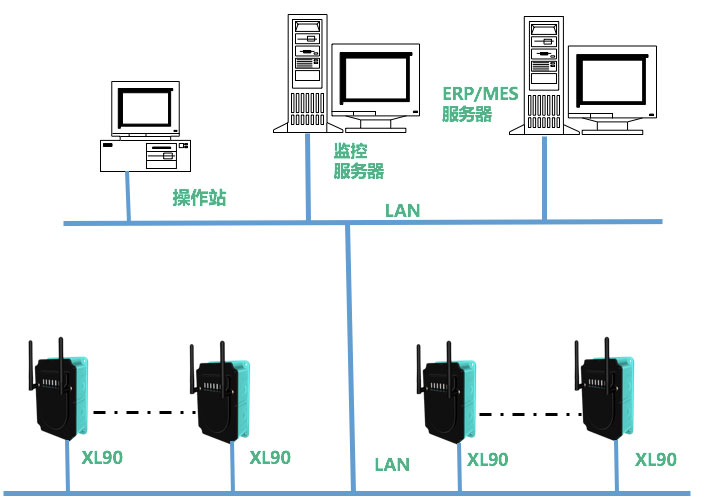

按工厂局域网络的分布，设计网关的安装点，构建覆盖数字化系统区域的工厂物联网。

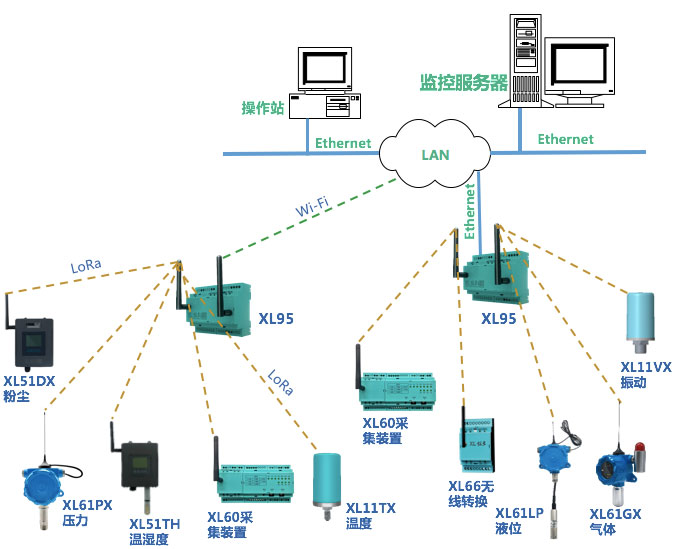

网关无线读取所覆盖区域内，所有监测点的数据，进行处理、协议转换，通过局域网转发数据至MES、ERP、EMS等工厂数字化平台。

• 生产机台，生产运行数据，联网。
• 空压、制冷等通用辅助设备运行数据，联网。
• 配电、用电系统，运行数据，联网。
• 无线获取工厂水、电、汽、气等能源消耗数据，联网。
• 网关，可通过以太网（Ethernet），或Wi-Fi，接入局域网。

监测点分散，跨区、市，甚至跨省的数据采集系统。

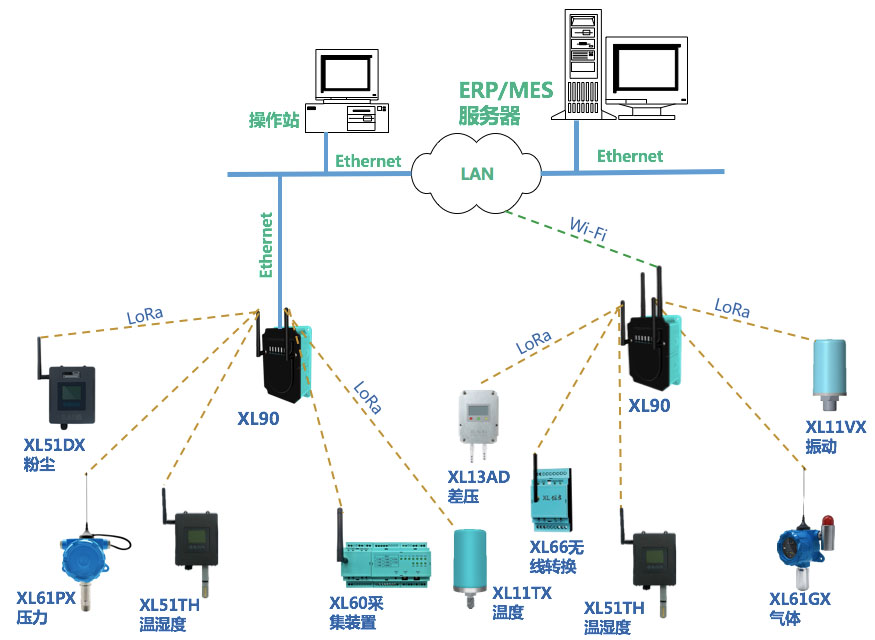

监测位置（设备），通过XL9X网关，构建一个小的物联网。

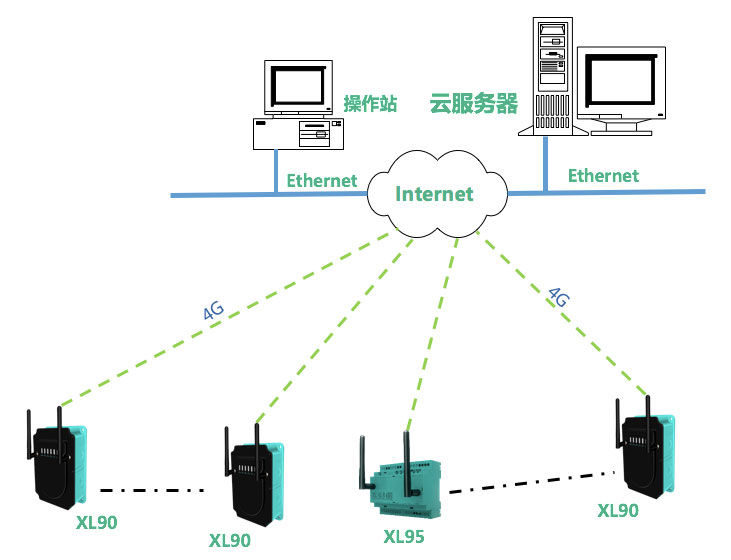

网关无线读取区域内各监测点的数据，通过4G推送数据至云平台。

• 环保监测点：设备运行状态、用电数据、工艺参数，有毒有害气体浓度，VOC、PH值等水质参数，汇入网关接入云平台。
• 离散安装，或移动设备的运行数据，汇入网关接入云平台。

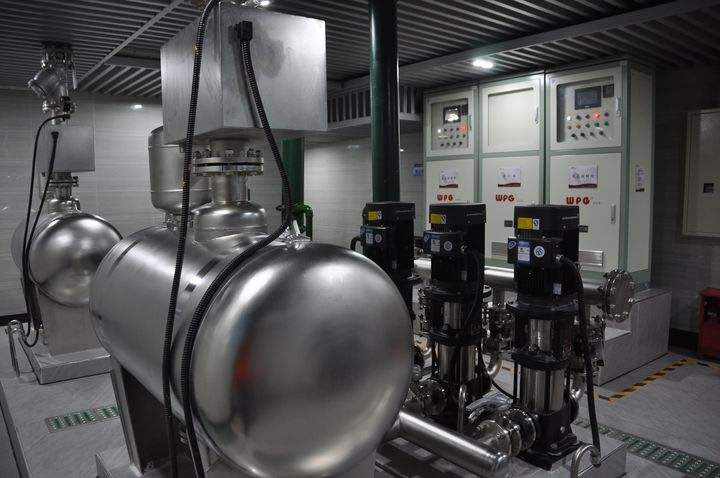

• 泵房，换热站、换气站、污水处理厂，等设备运行数据，汇入网关，接入云平台。

• 网关可通过4G、Ethernet、Wi-Fi联接Internet（因特网），接入云平台。接入用户云平台，不经任何第三方（包括信立科技 ）平台进行转发或中转。

XL9X物联网关

网关是工业物联网核心，是节点和平台之间的通讯枢纽和桥梁，启动、管理通信网络，协调节点通信，实现通信管理、数据采集、协议转换、转发等等，构建更稳定、更可靠、更安全的无线通信网络。

网关基于Linux系统，可移植MY SQL数据库，可扩展存储容量，存储从采集节点读取的数据。

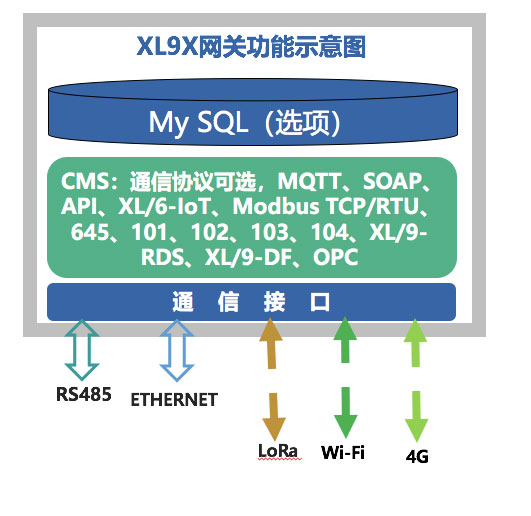

从一个，或多个通信口读取数据，再向多个通信口转发数据，且不同的接口可配置不同的通信协议，多个平台之间建通信。

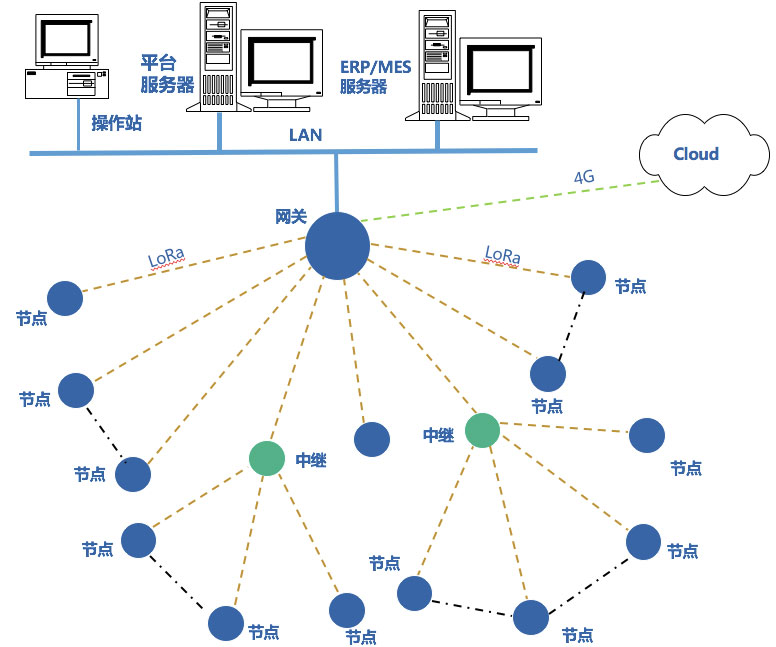

1路LoRa网络，推荐接入16或32个节点（理论上不受限制，考虑数据刷新频率，数量不能太多）。

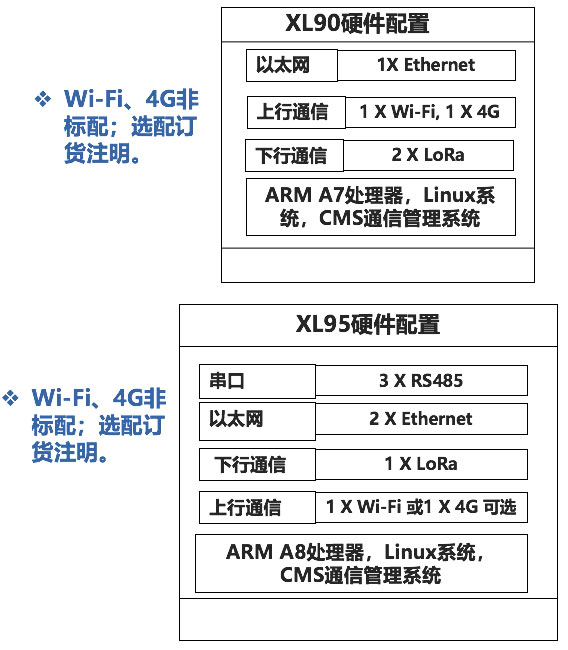

XL90用于壁挂安装；XL95安装在控制箱，或控制柜内；网关配置Ethernet（以太网）、Wi-Fi，接入局域网，推送数据到平台服务器，可以同时将数据推送至MES、ERP等多个软件平台。

网关可配4G通信，接入云平台，支持接入中移动One NET，华为、阿里，亚马逊等公有云，或企业私有云平台。

网关接入用户云平台，数据不经过任何第三方（包括信立科技 ）平台进行数据转发或中转。

网关内置丰富的通信协议库，且不断增加，并可在项目上为用户定制开发指定的通信协议。

物联网关应用

XL90和XL95网关硬件配置略有区别，在使用中的选择，主要是基于安装方式的不同。

网关通过Ethernet（以太网）、Wi-Fi，接入局域网，推送数据到平台服务器。

可以同时推送数据至MES、ERP等多个软件平台。

应 用：

车间分布有局域网，可通过以太网或Wi-Fi接入网络。

应用于工厂各种数据采集系统。

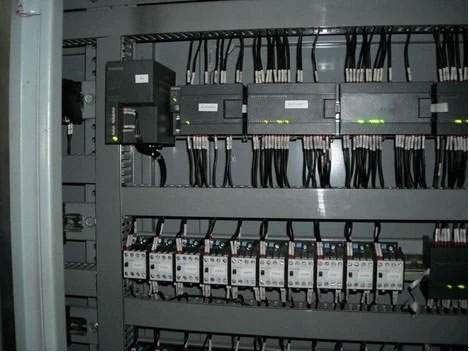

XL95安装在控制箱内，适用于有控制箱，或安装在控制箱内的应用。

XL95标配一路LoRa通信；可多配一路LoRa，无线读取采集节点的数据。

• XL90和XL95网关可配全网通4G通信，接入云平台。
• XL90、XL95的Ethernet、Wi-Fi、4G通信接口，支持相同或不同的通信协议，同时向不同的平台上传数据。
• 可接入中移动One NET，华为、阿里，亚马逊等公有云，或企业私有云。

XL90和XL95物联网关，作为区域数据的汇集点。

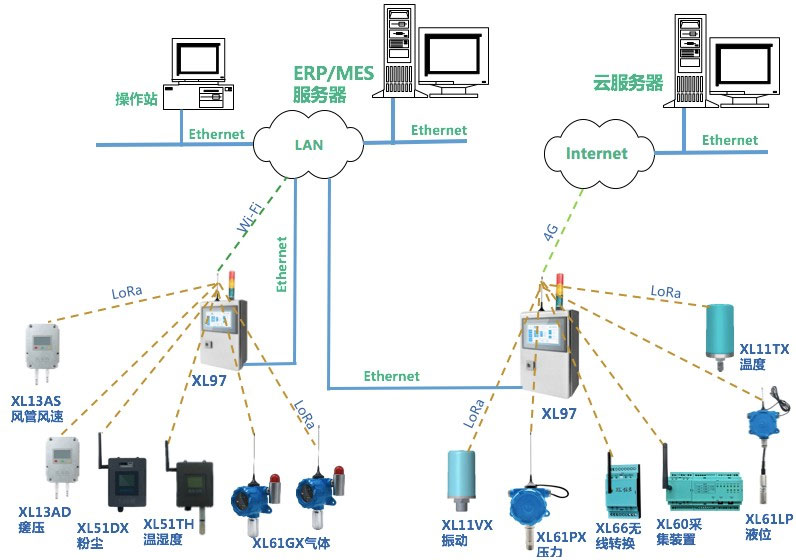

现场需要对数据处理、显示报警，可以选择XL97网关终端，实现XL90、XL95的功能，增加数据处理、保存、显示、报警等功能。

显示屏标配7吋，可选配其它尺寸；就地修改报警参数，远程起、停机器设备。

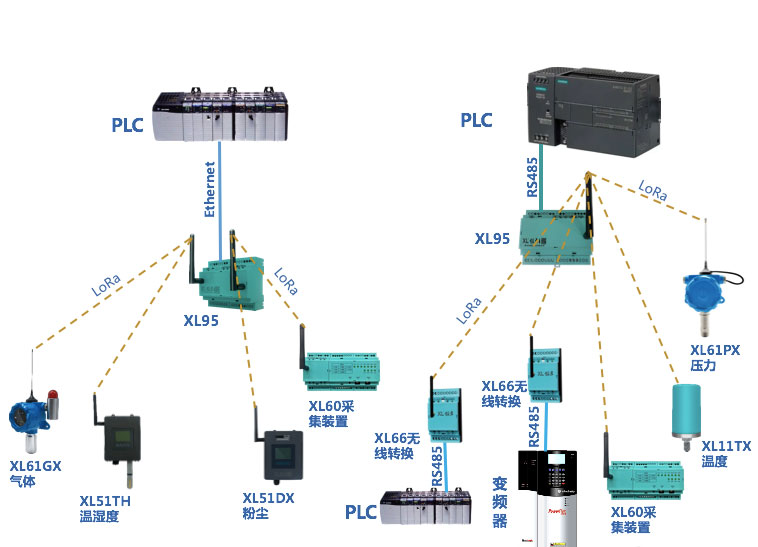

XL9X网关，无线读取采集节点的数据，通过RS485，Ethernet，转发数据至PLC。

实现无线数据采集，通信协议转换，

用于多台，不同品牌、型号PLC之间，无线换，或有线数据交换；不同通信口，可配置不同的通信协议。

应用：技术学院，实操设备、PLC控制器之间，数据交换、通信联接。

I/O模块选择、应用

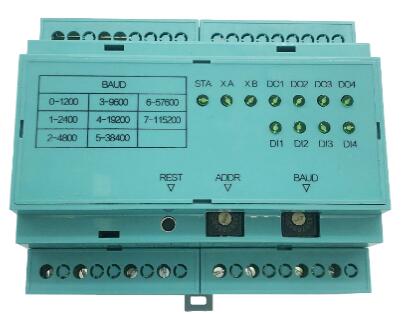

• XL95物联网关，通过485接口，扩展信号输入、输出模块：
• I/O模块的扩展数量，理论上不受限制。
• 模块可选：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。
• XLDX开关量模块：DI可接入无源、有源接点，及NPN信号；DO输出继电器信号。
• XLAI模拟量输入模块：可选温度传感器（PT100、PT1000、Cu50，以及S、J、K型的热电偶），4～20mA，0～20mA，0～5V，等信号输入。
• AI支持两线制接线；信号输入带隔离，无需再配信号隔离器。
• XLAO模拟信号输出模块：支持4～20mA，0～20mA，0～5V，等信号输出。
