XL60无线采集装置选型、应用

无线采集装置应用

XL60无线采集装置,采集工业现场模拟、开关量,输出模拟、开关量,可选多种无线通讯方式和通信协议。

两台采集装置实现信号对传:一台的开关、模拟信号输入,透传到另一台,输出相应的开关、模拟信号。

应 用

采集生产机台,空压机、制冷机等各种设备的运行信号。

用于报警信号,远程启、停信号的无线远传。

作为RTU,用于管网、水源井、水池、换热站、泵站,等场景采集压力、温度、液位、流量、设备运行信号,等等。

XL60无线采集装置选型、应用

XL60无线采集装置

XL60无线采集装置,采集现场变送仪表的电流、电压信号,控制器辅助接点信号,接收上位机下发的控制指令,输出电流、电压、继电接点等控制信号。

信号透传:石油、化工、冶金等工厂,选择一对XL60,将现场仪表的电流、电压、开关等信号,无线对传到PLC或控制、显示仪表,减少直接敷设电缆传输信号的麻烦和施工成本。

XL60由一台主机模块和多台I/O模块组合而成。

  • 选择LoRa通信时,须选XL9X系列物联网关作为无线接收端。
  • 工作电压:DC24V。
  • 可为用户定制开发通信协议。
  • I/O模块可独立使用,采集、输出开关、模拟信号,通过RS485 & Modbus RTU协议输出。
  • 每个模块有两个XBUS总线接口,方便现场扩展联接。
  • I/O模块独立使用时,模块上有拨码开关,非常方便设定通信参数。
  • 无线采集装置,可安装在PLC柜、变频器柜、动力控制柜、控制箱、操作台,等现场控制柜内。
  • 可选择XLL系列一进两出信号隔离器,从原有的控制系统获取信号,而且不影响原系统运行。
  • 工作电压:DC24V。
XL60无线采集装置选型、应用

采集装置应用

  • LoRa频段可按不同国家、地区规定供货。
  • XL90或XL95物联网关作为无线接收端,进行协议转换,数据转发。
  • 物联网关,通过Ethernet(以太网)或RS485,上传数据至监控平台、PLC、触摸屏、控制器等设备,支持MQTT、 Modbus、API、写数据库等通信协议。

应 用

工厂、车间、园区,等的设备运行信号、工艺参数(温度、压力、位移、转速、计数、PH值、、、)采集传输。

采集装置应用2

  • 支持全网通4G、NB通信。
  • NB信号不好的区域,建议选择4G通信模式。

应 用:

  1. 离散型的机器设备,运行信号、工艺参数(温度、压力、位移、转速、计数)采集上传至云平台。
  2. 管网、管沟,压力、温度、液位、流量、气体浓度等信号,采集上传至云平台。

应用场景

大型设备,远程运行监管。

供水、供热、排水等系统远程监控。

金融企业对大型设备、物资的监管;设备出租企业对设备的远程运行监管。

XL60无线采集装置选型、应用

采集装置应用3

用于Wi-Fi覆盖的区域。

适用于车间内的数据采集和无线传输,且有局域网Wi-Fi覆盖的区域。

应 用

采集车间机器设备运行信号、工艺参数(温度、压力、位移、转速、计数、产量、、、),通过LAN直接推送数据至监控服务器。

XL60无线采集装置选型、应用

I/O模块应用

XL60无线采集装置,有多种信号输入、输出模块可选:

  • I/O模块可选:XLDX(4DI/0-4DO)、XLAI(0-4AI)、XLAO(0-4AO) 。

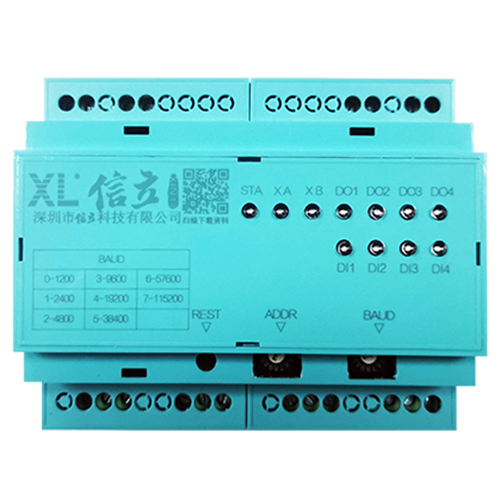

  • XLDX开关量模块:DI可接入无源、有源接点,NPN信号;DO是继电器信号输出。
  • XLAI模拟量输入模块:可选温度传感器(PT100、PT1000、Cu50,以及S、J、K型的热电偶),4~20mA,0~20mA,0~5V,等信号输入。
  • AI输入是DC4-20mA时,支持两线制接线;信号输入带隔离,无需再配信号隔离器。
  • XLAO模拟量输出模块:支持4~20mA,0~20mA,0~5V,等信号输出。
  • 四种模块可任意数量(总量不超过8个)组合,通过XBUS总线,接入主机模块。
XL60无线采集装置选型、应用

信号透传应用

XL60无线采集装置,支持LoRa通信时,能实现信号透传。

应用场景:

  • 设备远程起、停,联锁。
  • 报警信号远传。
  • 信号远传(透传)。
XL60无线采集装置选型、应用
