【信立】SMT生产线设备信号采集系统物联网解决方案
制造业的数字化升级从哪些方面作手，信立物联网的专家们通过多年深入了解，从以下维度提出SMT生产线设备信号采集系统物联网整体解决方案，通过多个案例的实施，达到了预期效果，帮助众多SMT生产企业完成数字化升级，提升了产能，节省了成本。
制造业的数字化升级从哪些方面作手，信立物联网的专家们通过多年深入了解，从以下维度提出SMT生产线设备信号采集系统物联网整体解决方案，通过多个案例的实施，达到了预期效果，帮助众多SMT生产企业完成数字化升级，提升了产能，节省了成本。
氮气流量监测方案
需求：监测气体流量，一段周期内氮气核算成本以及氮气单件成本。
-
现场已安装有SMC公司的PFMB7102数字流量开关，所选型号配置，有DC4-20mA信号输出；
-

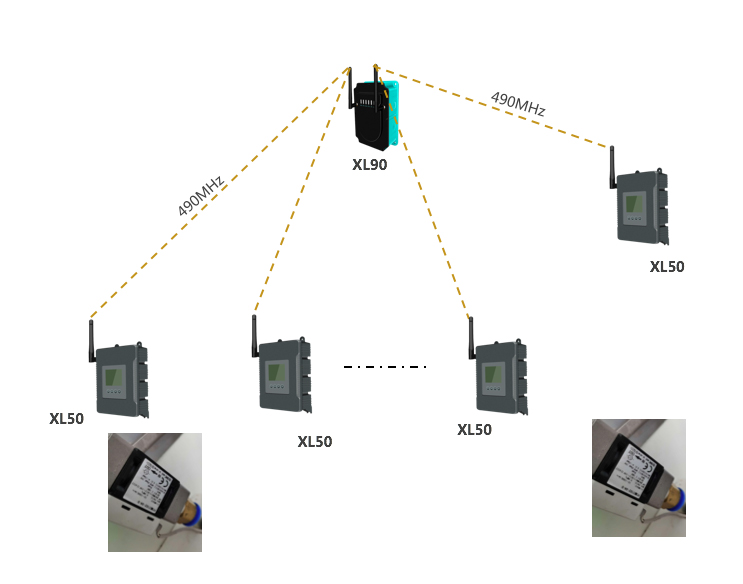

选择XL50智能采集装置，直接采集DC4-20mA瞬时流量信号，积分计算后生成累积流量数据；
-
XL50通过无线，上传瞬时流量、累积流量数据至XL90网关。
废气排风管风速
需求：回焊炉废气中含有Flux，排出风速低了会造成炉膛内进口和出口储凝结Flux, 会滴落在PCBA上，造成产品不良或报废。
-

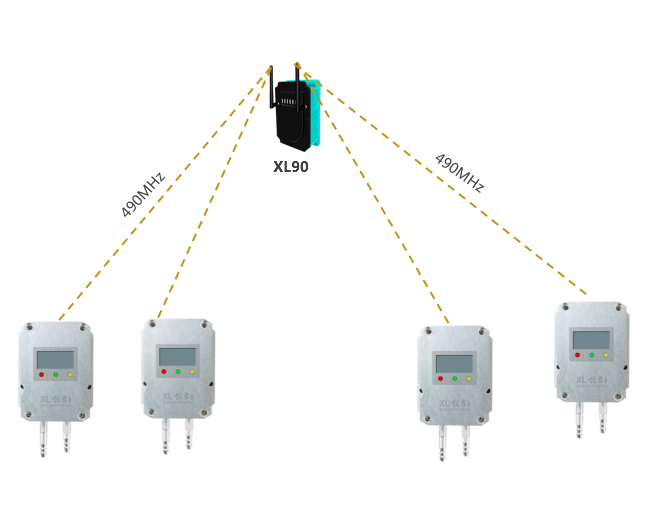

选择XL13无线差压传感器，监测排风管内的风压、风速。
-
差压传感器，无线上传风压、风速数据至XL90物联网关。

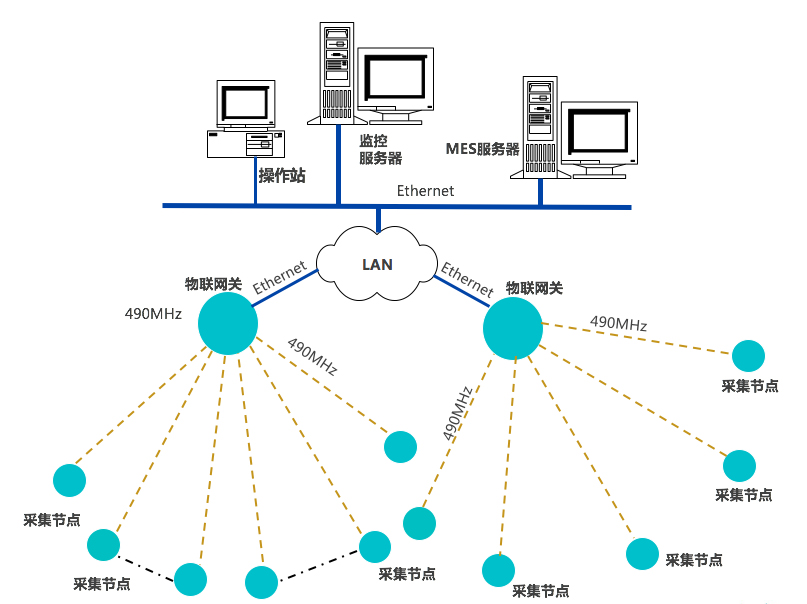

系统网络示意图
采集节点，通过490MHz无线上传数据至物联网关，网关通过Ethernet，接入LAN，推送数据至MES服务器；
不同的采集节点装置，可将数据上传至同一台物联网关；
网络技术参数：
-
无线频段：490MHz（ 430-510MHz ），可提供不同国家地区规定的频段 ；
-
应用于跨车间、厂房，传输距离300m至10Km；
-
网关支持Ethernet/Wi-Fi/RS485等接口，可同时向多个系统上传数据；
-
可增加中继，延长传输距离；网关可作中继。

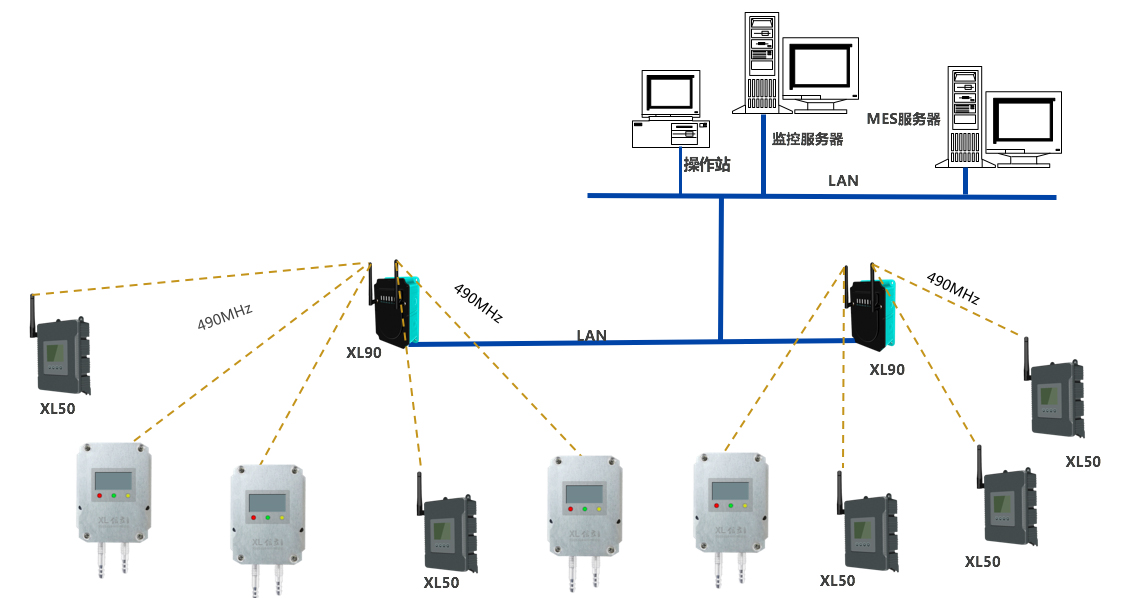

系统方案示意图
-
系统网络由多台XL90物联网关构成。
-
采集的数据，无线方式汇聚至物联网关，通过局域网，通过MQTT数据格式，或是写数据库方式，推送数据至MES服务器。
-
物联网关，可同时以不同的通信协议，将数据推送至多个软件平台。
