XLSN智慧养殖 ----技术方案

方案概述


本方案,是为智慧养殖的养殖环境(畜牧,家禽,水产行业 ,设计信号采集、控制,以及数据展示、交互的XLSN应用方案

•设计更经济、更稳定、更简单的方案,实现养殖栏环境参数监测、控制

•选择更方便安装、维护,更容易运行使用的方案

•针对养殖生长环境更需要关注的参数进行监控

养殖场值班室装设声光报警信号,当发生导常时及时发出报警信号

•应用云平台,可多个用户共用一套云平台系统,大大降低每个用户的软件投资

•用户通过电脑或智能手机,实时查看环境参数,报警信息;对设备发出控制指令,随时随地进行远程控制

网络方案

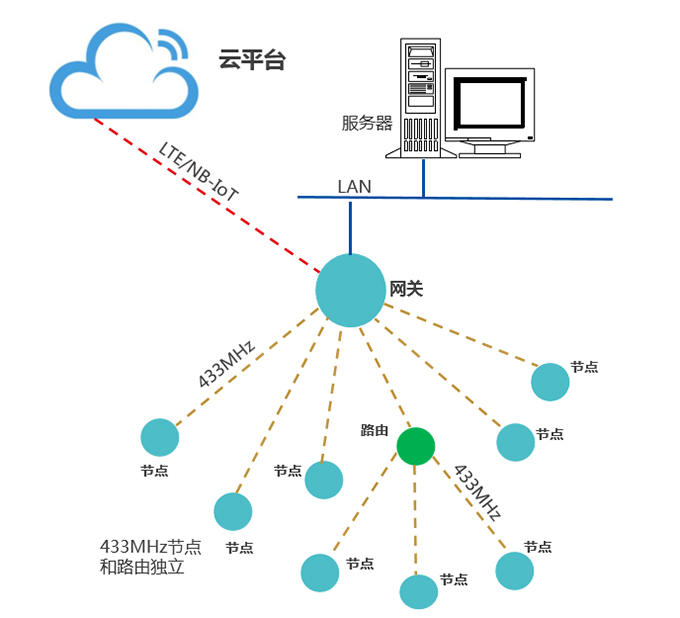

传感节点,通过433MHz或者Lora和网关通讯,支持Modbus ,XLSN-6-UDP,或用户协议

网关通过ETHERNET接口接入就地监控计算机,支持 Modbus、XLSN-9,或用户协议

网关同时通过LTE/NB-IoT/GPRS联接云端平台,支持MQTT,SOAP,MODBUS,XLSN-9,或用户协议; 支持中移动One NET,微软 Azure,以及IBM、亚马逊等等公司的PaaS平台, 企业或个人自建的SaaS平台

案例:宁夏某养牛场环境监控系统、山东某养鸡场环境监控系统……

网络方案

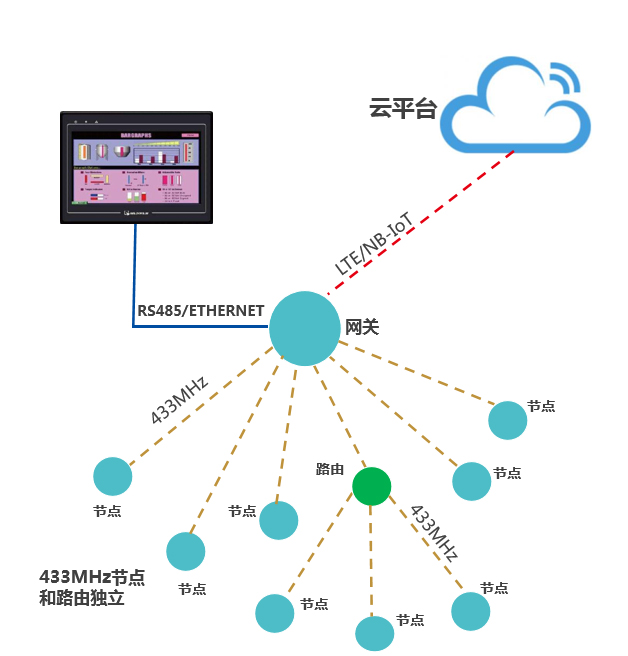

传感节点,通过433MHz或者Lora和网关通讯,支持Modbus , XLSN-6-UDP,或用户协议

网关通过ETHERNET/RS485联接触摸屏,支持 Modbus协议

网关同时通过LTE/NB-IoT/GPRS联接云端平台,支持MQTT,SOAP,MODBUS,X/SN-9,或用户协议; 支持中移动One NET,微软 Azure,以及IBM、亚马逊等等公司的PaaS平台, 企业或个人自建的SaaS平台

案例:江西某养鸡环境监控系统、台湾某养鸡场环境监控系统……

XLSN平台层方案

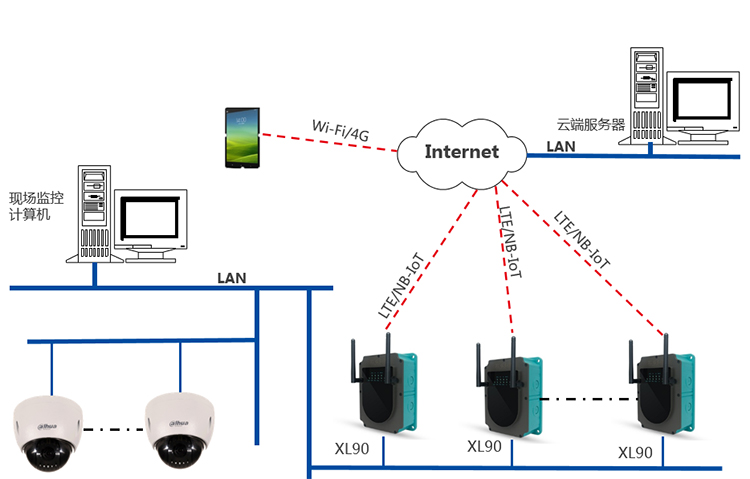

XL90智能网关通过以太网,将数据上传至现场监控计算机,转发监控计算机下发的控制指令,支持Modbus协议;现场监控计算机还可接入视频信号

XL90通过运营商网络,将数据上传至云端平台;支持MQTT,SOAP,MODBUS,X/SN-9,或用户协议

移动智能终端,通过Internet,可随时随地对养殖场进行监控

XLSN平台层方案

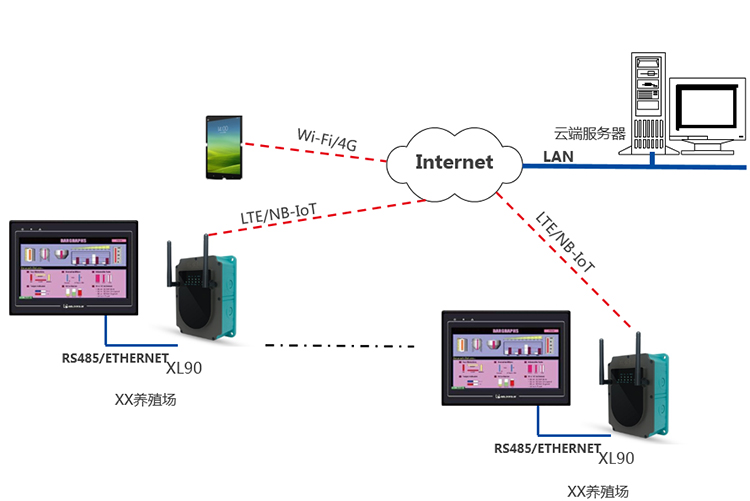

XL90智能网关通过以太网或RS485接口,将数据上传至现场监控触摸屏,转发触摸屏下发的控制命令;支持MODBUS协议

XL90通过运营商网络,将数据上传至云端平台;支持MQTT,SOAP,MODBUS,X/SN-9,或用户协议

移动智能终端,通过Internet,随时随地对养殖场进行监控

XLSN平台层方案

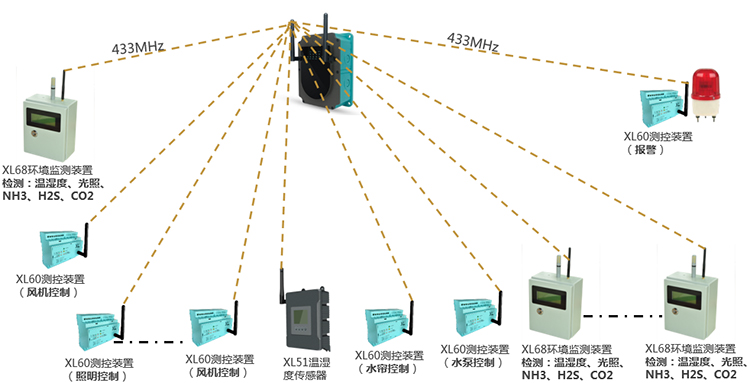

配置XL68环境监测终端,采集环境参数,并可现场查看采集的数据

配置XL60无线测控装置,用于控制风机、水帘、水泵、照明……,并接连报警器

XL68、XL60通过433MHz或者Lora将采集数据上传至XL90网关,接收并执行XL90下发的控制指令;支持Modbus、XLSN-6-UDP等通信协议

无忧项目实施

安装便捷:XL68环境监测终端独立安装,接上电源即可投入运行

XL60无线测控装置安装于被控设备的控制箱内,通过无源接点和控制系统的电路联接,简单方便,且不对原有线路进行任何更改,影响原有的控制系统

XL90和触摸屏,或电脑安装在一起,系统预先调试配置好,供上电源即可

支持远程配置、调试、维护

方案核心应用产品

1、XL90智能网关

2、XL60智能采集装置

3、XL68环境监测终端

4、XL51无线温湿度传感器

5、XL62R传感器

6、摄像头(大华或海康品牌)
