XIoT设备状态监测管理系统 ----解决方案

方案概述

设备状态监测管理系统,基于信立科技设计开发的物联网技术(XIoT),对机器设备运行状态参数进行监测、分析、管控,实时获取机器设备状态数据及健康状态报告,提出维护、检修、维修建议方案;对隐性故障提前预警、报警。

监测运行时电气参数,电流、电压、功率;

监测本体温度;

监测本体温度;

监测转速;

监测运行工艺参数,温度、压力、流速;

紧急情况,发出报警信号,输出控制信号;

设备状态监测管理系统,基于信立科技设计开发的物联网技术(XIoT),对机器设备运行状态参数进行监测、分析、管控,实时获取机器设备状态数据及健康状态报告,提出维护、检修、维修建议方案;对隐性故障提前预警、报警。

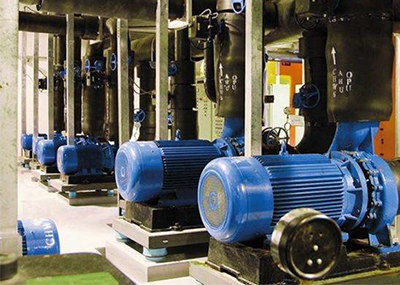

应用于,风机、水泵、制冷、空压,物流运输,以及其它旋转、运转机器设备的运行状态监测态。

构建设备状态监测管控系统软件平台,从XL90物联网关,获取智能传感器采集的数据,生成历史数据库,报表、曲线;

对数据进行统计、分析,判断设备是否经济运行,劣变状态,是否有潜在隐患,如是否能耗偏高,效率过低,性能参数不达标,是否故障运行....

根据实际运行数据分析,提前、有计划的安排对设备的运维、检修;

当设备有异常情况发生时,以拨打电话、发送短信,等等方式,向相关人员发出报警信息。

授权的人员,通过电脑、手机,实时查看、浏览,权限内的数据。

设备运行状态数据,可接入接入企业的MES、ERP等平台;

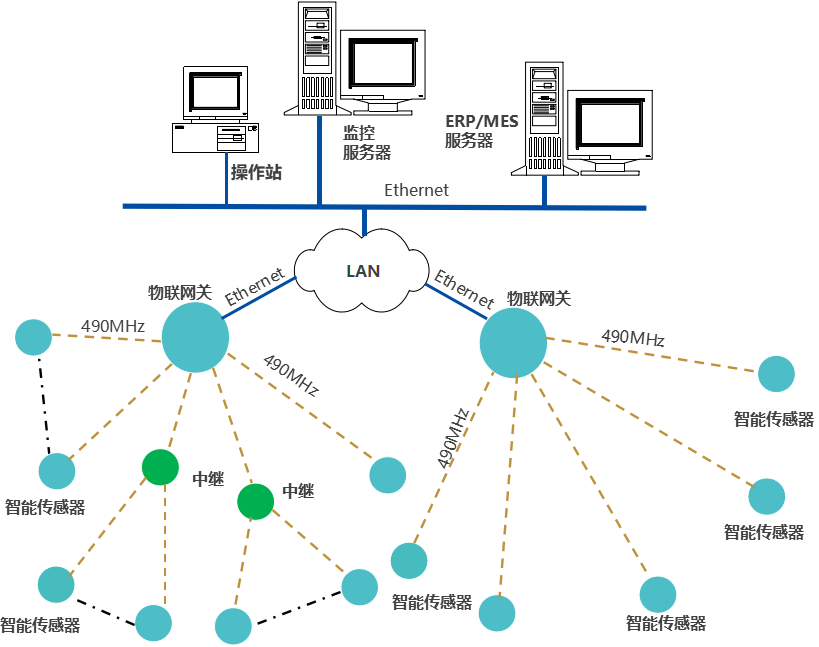

系统网络示意图

智能传感器,通过LoRa上传数据至物联网关,网关通过Ethernet或Wi-Fi,接入企业内部LAN,推送数据至设备状态监测管控服务器

网络技术参数:

无线频段:490MHz( 430-510MHz ),可提供不同国家地区规定的频段

应用于跨车间、厂房,节点电池供电的无线传输;传输距离500m至10Km

网关支持4G/Ethernet/Wi-Fi/RS485等接口,可同时向多个系统上传数据

可增加中继,延长传输距离;网关可作中继

应 用:

空压、制冷,水泵、风机、运输、提升,等等旋转、运传设备运行状态监测系统数据传输

平台及通信网络方案

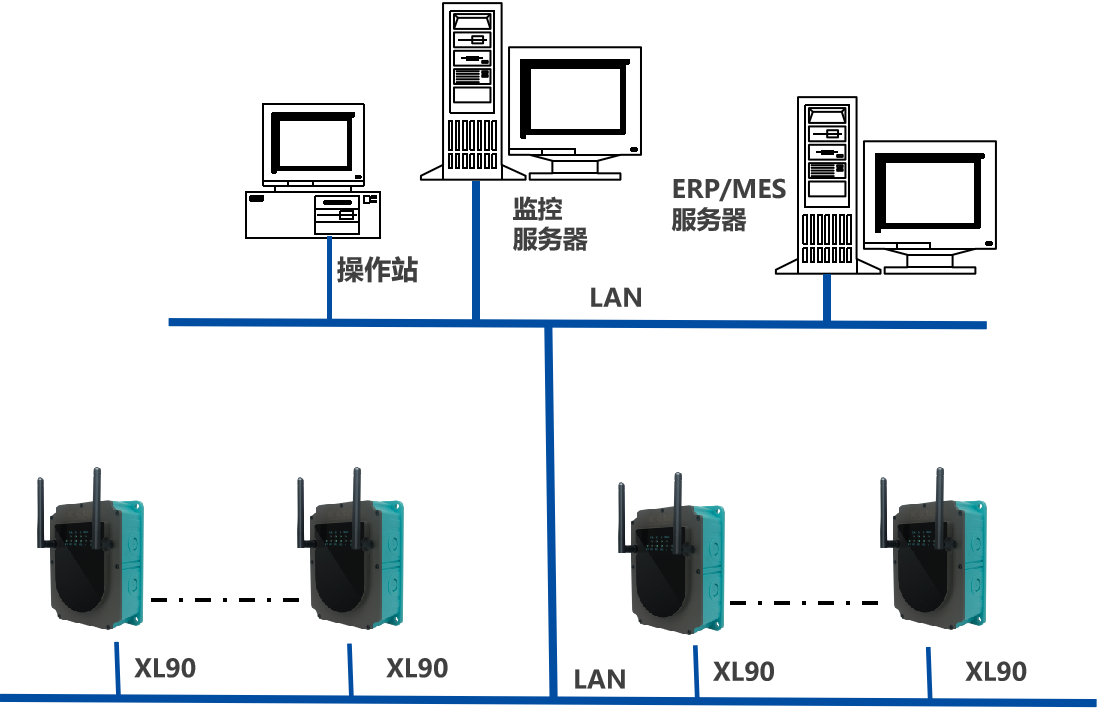

XIoT设备运行状态监控系统,平台由1套XL.Cloud软件、1台监控服务器构成;通信网络多台XL90物联网关,及LAN构成

物联网关通过无线方式,获取智能传感器的数据,通过局域网,将数据推送至监控服务器

物联网关支持Ethernet/4g/Rs485等通信接口,可将数据推送至多个平台,可以是公有云或私有云平台

用户可根据系统规模的大小配置1台或两台服务器,以及服务器技术参数

在服务器内安装1套XL.Cloud平台软件

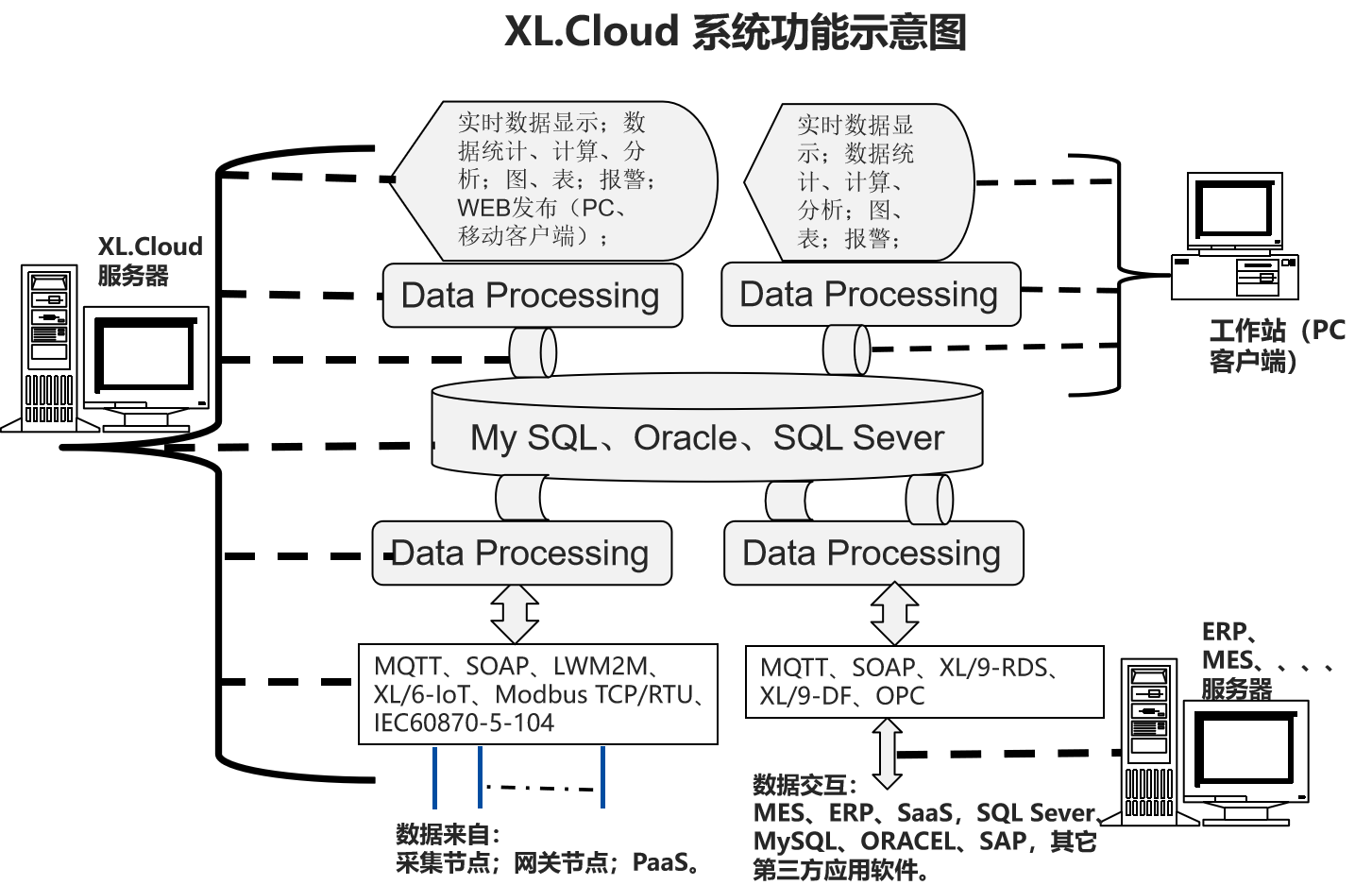

平台软件XL.Cloud


企业级的,工业物联网, SaaS云平台

XL.Cloud,是为工业企业用户设计开发,对各类机器设备运行状态进行监控的平台软件,安装在企业服务器,或第三方云服务器上

中文、英文两个不同的语言版本可选

支持支持WIN Sever 2008、2012等以上版本操作系统

支持支持MY SQL、SQL Server数据库

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信协议,并可和第三方数据库,Oracle、SAP等交换数据

支持10万级采集节点并发

物联网关XL90

设备运行状态监控系统,选用深圳信立XL90物联网关,读取各种智能传感器的数据,进行协议、通讯转换后,推送至上层软件平台

1台XL90物联网关,构建两个独立的LoRa通讯网络,可接入64(理论上不受限制)台智能传感器

支持MQTT、SOAP、API、Modbus、IEC60870-5-104等通信协议和第三方软件平台通信

支持XL/9-RDS,以Redis方式向第三方系统推送数据

支持XL/9-DB 数据库格式协议,向MS SQL,MY SQL,ORACLE等数据库推送数据

用户原有的系统软件平台,不作修改,就能从XL90物联网关获取数据

XL90设计有多种通信接口,每个通信接口都可设定为上行或下行通讯,配置成不同的通信协议

作为通讯网络的核心,可同时向不同的系统通信

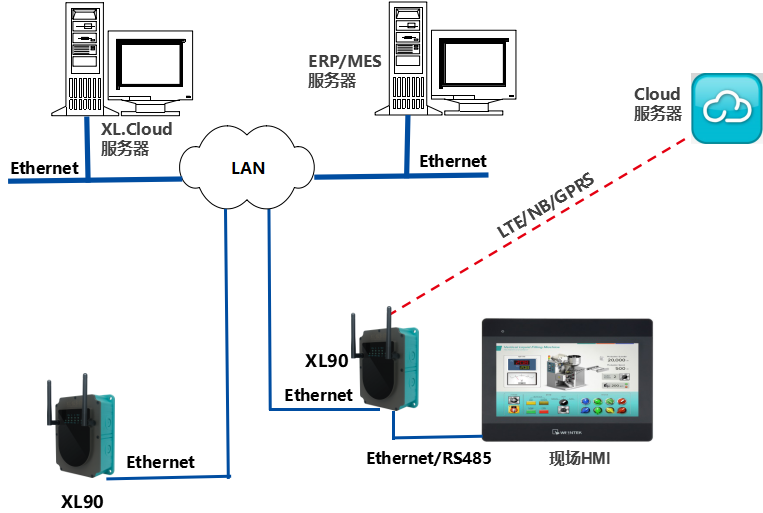

XL90将数据转发给现场HMI;将数据上传给企业内部的多个系统软件平台;通过LTE(4g)/NB/GPRS将数据上传至云服务器

XL90物联网关,可将数据接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台

可为用户设计开发指定的通信协议

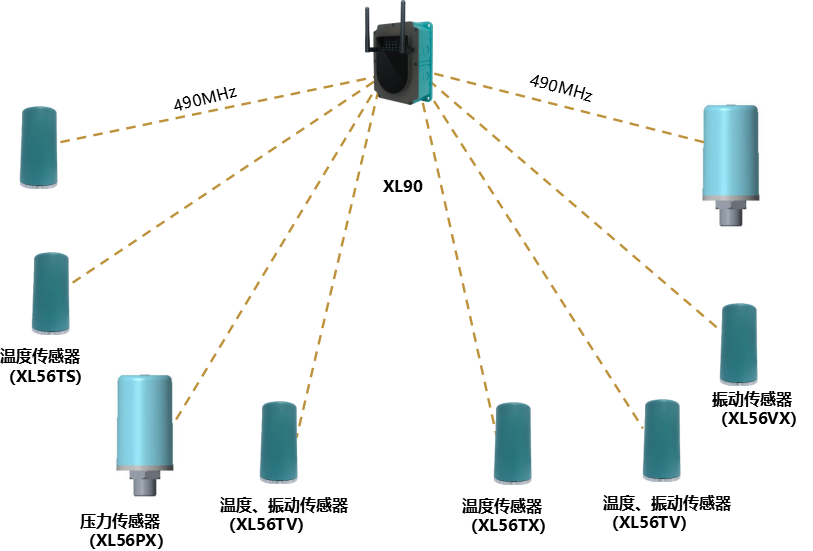

智能传感器方案一

XL56系列微功耗智能传感器,是按本安防爆标准设计、生产,监测温度、压力、振动(震动)

XL56系列传感器有振动、温度、压力,以及压力振动组合,温度振动组合,等等智能传感器产品可选

XL56系列传感器设计为一体式、电池供电,10分钟上传一次数据,使用时间超过5年

XL56系列传感器,设计为磁铁石固定在被监测设备表面,温度、振动可选此安装方式;以及螺纹固定安装方式,温度、压力等所有产品等都可按螺纹固定安装方式供货,螺纹尺寸可按用户要求设计生产

不同系列智能传感器,可以接入同一台网关

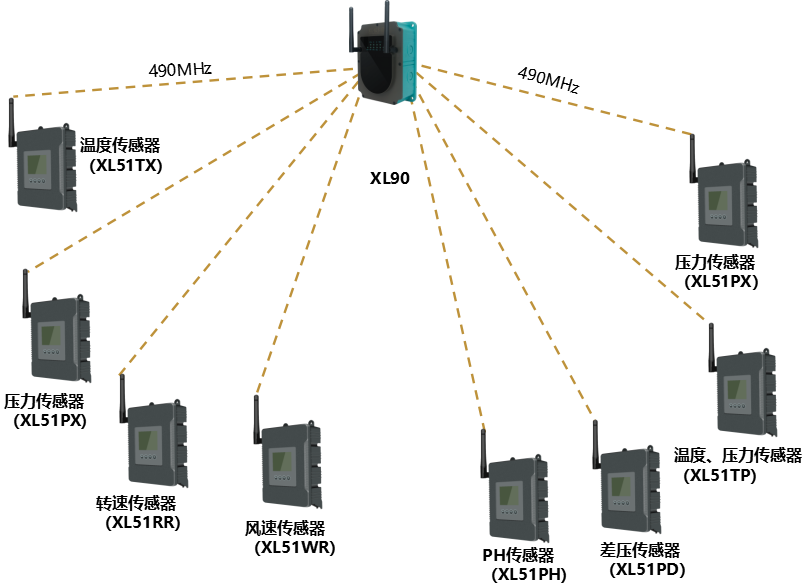

智能传感器方案二

XL51系列低功耗智能传感器,监测温度、压力、液位、转速、气压、风速等运行状态参数

XL51系列传智能感器设计为分体结构,传感器探头和主机分开;需要监测什么参数,就选配什么样的传感器;传感器探头技术参数、外形尺寸、安装方式,根据现场技术要求设计、生产

XL51系列智能传感器设计为电池供电,或市电供电;电池供电时,理想情况10分钟上传一次数据,使用时间超过3年

不同系列智能传感器,可以接入同一台网关

XL51常配探头

传感器探头,通过有线的方式,接入XL51主机。标准引线长度不超过2米。特殊情况不起过10米

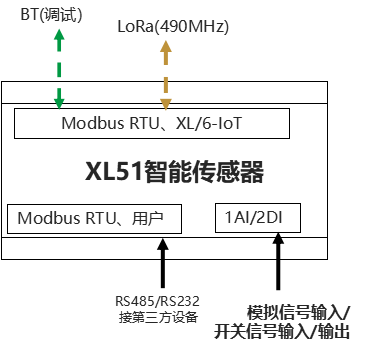

XL51智能传感器,设计有模拟信号、开关信号及RS485接口,可接入多种类型、功能的传感器探头

可接入用户自配的传感器探头

传感器探头技术参数、外形尺寸、安装方式,根据现场技术要求设计、生产

XL51智能传感器工作电压为DC6-24V,可为传感器探头提供电源,满足更广泛的需求

可选择信号隔离器,从已安装的传感器上获取信号,而不影响原系统的使用

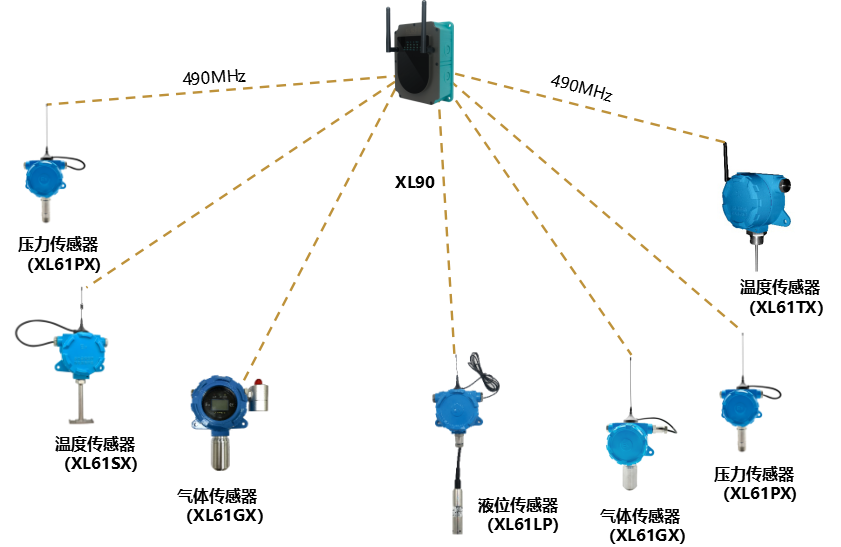

智能传感器方案三

XL61系列低功耗智能传感器,是按隔爆标准设计、生产,监测温度、压力、液位、气体浓度等机器运行工艺参数

XL61系列传智能感器设计为一体式结构,和分体式结构两种型式;分体式结构,传感器探头和主机分开,是按主机和探头成套供货

XL61系列智能传感器,传感器探头技术参数,外形尺寸,安装尺寸及方式,可按用户要求设计、生产、供货

XL61系列智能传感器设计为电池供电,或市电供电;电池供电时,理想情况10分钟上传一次数据,使用时间超过3年

不同系列智能传感器,可以接入同一台网关

电气参数监测方案

监测机器的运行电流、电压、功率,分析判断设备是否运行正常,是否存在电气、机械故障

根据据现场要求,选择YD2010电力监控表,或DTSD3366D-W1电力表,监测机器运行电流、电压、功率、功率因数、电度等等电气参数

电力监控表,可从配电柜,或控制柜已配置的电流互感器获取电流信号;或是配开口式(安装时不用动原来的一次回路接线)电流互感器,获取电流信号

根据用户需求,选择带显示,或不带显示的电力监控表,导轨安装方式

如原配电柜或控制柜已安装有RS485通讯接口的电力监控表,且有通信协议说明,无需再增加电力监控表

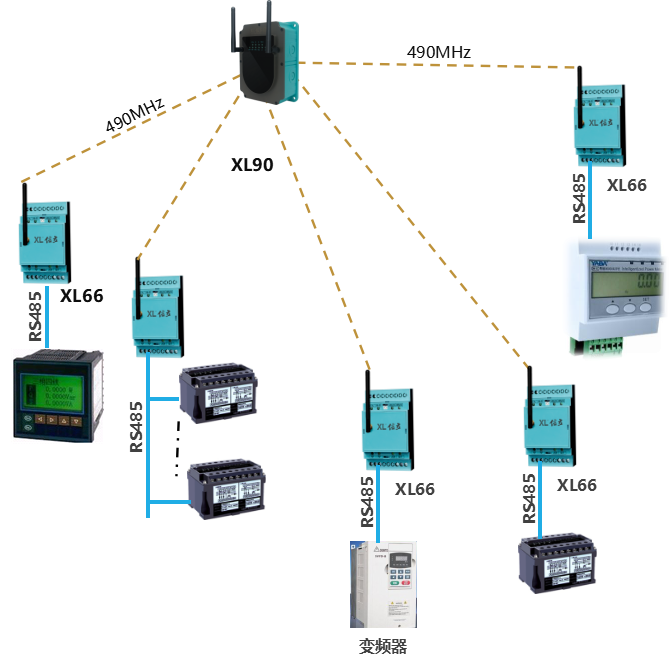

每个监测点,配置1台XL66智能转换器,从通讯接口,读取电力监控表的数据,无线方式上传至XL90物联网关

1台XL66智能转换器,通过RS485总线,联接多台电力监控表或其它装置,建议不超过16台

技术服务

现场勘测、需求沟通

系统技术方案设计

工程项目实施:现场安装、调试

系统运行维护、检修、维护

项目实施

系统功能需求设计

监测机器设备种类、数量确定;监测点、监测数量确定;监测参数技术要求确定;安装方式确定

系统方案设计;技术方案确定;设备选型确定

系统施工方案、施工计划确定

软件功能及界面确认

项目现场实施;工程项目验收

运行维护、检修、维护约定

优 势

信立科技——工业物联网产品、解决方案、云平台软件

历 程:12年,专注无线传感网络产品设计研发,解决方案及现场服务;20年系统方案设计经验

产品设计原则:创新源自用户需求,超越、引领用户需求是创新的目标!

核心优势:

更专业、更通用:解决多行业、领域应用,信号采集、无线传输、数据接入

更稳定、更可靠:Wi-Fi(5GHz)、LoRa(430-510MHz)、LoRaWAN、NB/LTE通讯方式;LoRa通讯方式,可按全球不同地区规定的频段供货

更兼容、更灵活:数据,可接入任何第三方软件平台

更便捷、更简单:电池供电,使用5年;手机、平台设定参数

更经济、更方便:提供硬件、软件,系统集成服务
